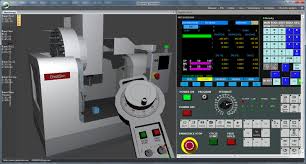

数控铣床仿真软件如何设置刀具轨迹显示

发布时间:2025-07-18 11:52:01作者:xx

在数控铣床仿真软件中,刀具轨迹的显示设置对于深入了解加工过程、优化加工路径至关重要。以下为您全面介绍其设置方法。

轨迹颜色设置

通过软件的参数设置界面,您可以轻松找到刀具轨迹颜色选项。在这里,您能根据自己的喜好选择独特醒目的颜色,如红色、绿色等,使刀具轨迹在复杂的图形中更加突出,便于观察和分析。不同颜色的轨迹还可用于区分不同的加工阶段或不同类型的刀具路径,为您的加工分析提供清晰的视觉标识。

线型调整

软件通常提供多种线型供您选择,如实线、虚线、点划线等。对于一些辅助刀具轨迹或不太重要的路径,您可以设置为虚线,以突出主要加工轨迹。而对于关键的切削路径,设置为实线能增强其视觉效果,让您更清晰地把握加工的核心流程。

透明度调节

透明度设置能让您根据实际需求灵活查看刀具轨迹与工件的相对位置关系。当您想更清楚地观察工件内部的刀具运动情况时,可以适当降低轨迹的透明度,使工件部分更加清晰可见。反之,若您主要关注刀具轨迹的整体形态,可适当提高透明度,让轨迹更加连贯地呈现。

显示比例缩放

根据加工模型的大小和复杂程度,合理调整刀具轨迹的显示比例。放大显示比例能更细致地查看局部轨迹细节,比如刀具在拐角处的运动情况、与工件微小特征的交互等。缩小比例则有助于您从整体上把握刀具轨迹在整个加工区域的分布形态,了解加工路径的全貌。

分层显示

如果您的加工过程较为复杂,涉及多个加工层次或不同深度的切削,分层显示刀具轨迹功能将大有用处。您可以按照加工深度或加工顺序将刀具轨迹分层,每层单独显示或组合显示,方便您逐一分析不同层次的加工情况,排查潜在问题,确保加工的准确性和高效性。

通过以上丰富多样的刀具轨迹显示设置方法,您能在数控铣床仿真软件中全方位、多角度地观察刀具轨迹,为优化加工工艺、提高加工质量提供有力支持。快来试试这些设置,开启更高效的数控加工仿真体验吧!
