Auto CAD2019全局比例因子怎么设置

发布时间:2025-09-05 09:06:02作者:xx

在使用auto cad2019进行绘图时,设置全局比例因子是一项重要的操作,它会对整个图形的尺寸、标注等产生影响。以下是设置全局比例因子的具体步骤:

打开标注样式管理器

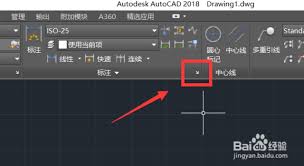

首先,在菜单栏中选择“标注”,然后点击“标注样式”。这将打开“标注样式管理器”对话框。

选择要修改的标注样式

在“标注样式管理器”中,列出了当前图形中所有的标注样式。选择你想要设置全局比例因子的标注样式,通常默认的样式是“iso-25”等。然后点击“修改”按钮。

修改主单位中的比例因子

在弹出的“修改标注样式”对话框中,切换到“主单位”选项卡。在这里,你可以看到“比例因子”这一设置项。

例如,如果你希望将所有标注的尺寸放大2倍,就在“比例因子”框中输入“2”。如果要缩小尺寸,输入小于1的数值,如“0.5”。

调整标注比例匹配

设置好比例因子后,你可能还需要调整标注比例匹配。在“修改标注样式”对话框中,切换到“调整”选项卡。

在“调整选项”区域,根据需要选择合适的调整方式。比如,选择“使用全局比例”,它会根据你设置的全局比例因子来调整标注的各种参数。

预览并确定

设置完成后,点击“预览”按钮,可以查看修改后的标注效果。如果不满意,返回上述步骤进行调整。

确认无误后,依次点击“确定”关闭各个对话框。此时,你设置的全局比例因子就会应用到所选标注样式的所有标注中。

另外,在绘图过程中,如果后续需要再次修改全局比例因子,只需按照上述步骤重新进入“标注样式管理器”进行设置即可。通过合理设置全局比例因子,能够确保图形标注的准确性和规范性,使绘图工作更加高效和专业。
