Auto CAD2020闭合点如何设置

发布时间:2025-10-16 10:46:01作者:xx

auto cad2020是一款功能强大的绘图软件,在绘图过程中,设置闭合点是一项重要的操作。以下将详细介绍如何在auto cad2020中设置闭合点。

首先,打开auto cad2020软件并创建或打开一个绘图文件。当需要绘制闭合图形时,例如多边形、圆形等,都涉及到闭合点的设置。

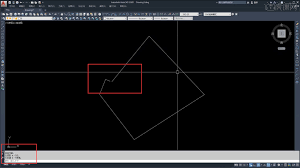

对于绘制直线构成的多边形来说,在依次绘制完各条边后,要使其成为一个封闭的图形,就需要准确设置闭合点。在绘制完最后一条直线时,将光标移动到第一条直线的起点位置附近,系统会自动捕捉到起点的端点捕捉标记,此时点击鼠标左键,即可完成闭合。

如果绘制的是圆形,在指定圆心位置后,输入圆的半径或直径值,然后回车确认,圆形就绘制完成了,它本身就是一个闭合的图形,无需额外设置闭合点。

在绘制多段线时,要设置闭合点可以使用“闭合(c)”选项。在绘制完多段线的各段后,输入“c”并回车,多段线会自动封闭,起点和终点重合,形成一个闭合的图形。

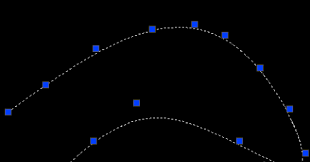

对于样条曲线,同样可以通过特定的操作来实现闭合。绘制完样条曲线后,可以使用“编辑多段线(pe)”命令,然后选择样条曲线,输入“j”将其合并为多段线,接着输入“c”使其闭合。

在设置闭合点时,还可以借助对象捕捉功能来提高准确性。通过在状态栏中右键点击,选择“设置”,在弹出的“草图设置”对话框中,可以勾选需要的对象捕捉模式,如端点、中点、交点等。这样在绘制图形时,当光标靠近这些特殊点时,会自动捕捉到,方便准确地设置闭合点。

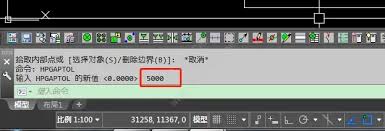

另外,在绘制复杂图形时,如果要对已经绘制的部分进行闭合处理,可以先将需要闭合的部分选中,然后使用“边界(bo)”命令。在弹出的“边界创建”对话框中,选择合适的边界类型,点击“拾取点”按钮,在要闭合的区域内点击一点,系统会自动创建一个闭合的多段线或面域,将所选区域封闭起来。

总之,在auto cad2020中设置闭合点的方法多样,通过合理运用这些方法,可以准确、高效地绘制出各种闭合图形,满足不同的绘图需求。
