Revit怎么设置视图范围

发布时间:2025-10-31 09:54:02作者:xx

在revit中,视图范围的设置对于创建准确且清晰的建筑视图至关重要。以下将详细介绍其设置方法。

首先,打开需要设置视图范围的视图。无论是平面视图、立面视图还是剖面视图等,都可以进行相应操作。

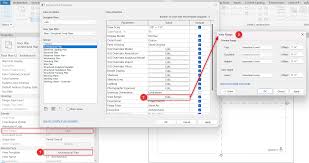

对于平面视图,点击“视图”选项卡,选择“可见性/图形替换”。在弹出的对话框中,找到“模型类别”下的“视图范围”。这里可以设置主要范围和次要范围。主要范围决定了视图中通常可见的部分,一般包括顶、剖切面和底。顶的高度可以根据实际需求设定,比如建筑的屋顶高度;剖切面通常设置在需要重点展示的楼层高度;底则根据建筑的实际情况,如基础底面等确定。次要范围用于显示一些辅助信息,比如地下层的部分结构等,可以通过调整其顶、底高度来控制显示内容。

立面视图的视图范围设置略有不同。同样通过“视图”选项卡进入“可见性/图形替换”,在“视图范围”中,主要设置剖切面的位置。通过调整剖切面高度,可以清晰展示建筑在立面上的不同层次结构,从地面到屋顶的各个部分。

剖面视图的视图范围设置与平面视图类似。在“可见性/图形替换”中设置主要范围的顶、剖切面和底,以准确展示剖切位置处的建筑结构细节。

此外,还可以根据项目需求,通过“视图范围”中的“裁剪区域”工具来进一步调整视图显示范围。可以移动、拉伸裁剪区域,使其更精准地框选需要展示的内容。

合理设置视图范围能够让设计师清晰地展示建筑的各个部分,无论是整体外观还是内部结构细节,都能准确无误地呈现给项目相关人员,为设计沟通和施工提供有力的支持。熟练掌握revit视图范围的设置方法,是高效利用revit进行建筑设计的重要环节。
