UG怎样标注尺寸公差

发布时间:2026-03-04 10:40:02作者:xx

在机械设计和制造领域,准确标注尺寸公差至关重要。ug软件提供了强大且便捷的尺寸公差标注功能,以下将详细介绍其操作方法。

首先,打开ug模型文件,进入到工程图模块。在这个模块中,我们可以对三维模型进行二维工程图的创建,并进行尺寸公差的标注。

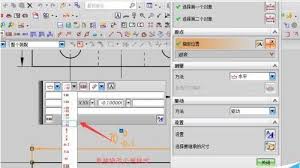

当需要标注线性尺寸公差时,选择“尺寸”工具条中的线性尺寸标注命令。点击要标注尺寸的两个对象,确定尺寸线的位置。此时,默认标注的是基本尺寸。要添加公差,双击该尺寸,在弹出的“编辑尺寸”对话框中,找到“公差”选项卡。在这里,可以选择公差的标注形式,如对称公差、极限偏差等。输入相应的公差数值,点击“确定”即可完成线性尺寸公差的标注。

对于圆形尺寸公差的标注,同样先使用“尺寸”工具条中的相关标注命令,如直径尺寸标注。标注完成后,双击尺寸,在“编辑尺寸”对话框的“公差”选项卡中设置公差参数,然后确定。

角度尺寸公差的标注也是类似的流程。选择角度尺寸标注命令,标注角度后,通过双击尺寸,在对话框中设置公差形式和数值。

ug还支持自动标注公差。在菜单栏中选择“首选项” - “尺寸”,在弹出的对话框中,找到“公差/精度”选项区域。在这里,可以设置默认的公差标注样式,如公差格式、精度等。设置完成后,后续标注尺寸时,将按照设置的默认样式自动添加公差。

此外,ug中还可以对已标注的尺寸公差进行编辑和修改。如果发现公差数值有误,或者需要更改公差标注形式,只需再次双击尺寸,在“编辑尺寸”对话框中进行调整即可。

通过以上方法,在ug软件中能够方便、准确地标注尺寸公差,为机械设计和制造提供清晰、规范的尺寸信息,确保产品的质量和性能符合要求。无论是简单的零件还是复杂的装配体,ug的尺寸公差标注功能都能满足工程实际的需求,帮助工程师高效地完成设计和制造任务。
