AutoCAD2007如何绘制三维图

发布时间:2026-03-03 09:29:01作者:xx

autocad2007是一款经典的绘图软件,在三维绘图方面有着广泛的应用。下面将详细介绍其三维绘图的基本步骤。

一、设置工作空间

打开autocad2007后,将工作空间切换至“三维建模”。这样能快速调出三维绘图所需的工具面板。

二、创建三维基本实体

1. 长方体:点击“建模”工具栏中的“长方体”按钮。指定长方体的角点位置,然后输入长、宽、高数值,即可创建长方体。

2. 球体:选择“球体”工具,指定球心位置,再输入球体半径,就能生成球体。

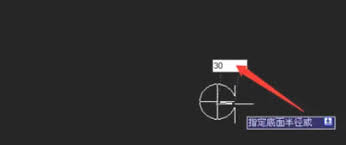

3. 圆柱体:点击“圆柱体”按钮,指定底面圆心和半径,接着输入高度,圆柱体便绘制完成。

三、三维实体编辑

1. 并集:若要将多个三维实体合并为一个整体,可使用“并集”命令。选择需要合并的实体,回车即可完成操作。

2. 差集:用于从一个实体中减去另一个实体。先选择被减实体,再选择要减去的实体,执行“差集”命令。

3. 交集:能获取多个实体的公共部分。选择参与交集运算的实体,点击“交集”按钮。

四、设置视图

1. 视点预设:通过“视点预设”命令,可以调整观察三维模型的视角。可在对话框中设置不同的角度值。

2. 三维动态观察器:利用“三维动态观察器”,能方便地在三维空间中动态观察模型。按住鼠标左键拖动,可旋转模型;按住右键拖动,可进行平移等操作。

五、添加材质和渲染

1. 材质:为三维模型添加材质,使其更具真实感。选择“材质”选项板,选择合适的材质并附着到模型上。

2. 渲染:点击“渲染”按钮,对模型进行渲染。在渲染设置对话框中,可调整渲染参数,如分辨率等,以获得满意的渲染效果。

通过以上步骤,就能在autocad2007中绘制出各种复杂的三维图形,并进行编辑、观察和渲染,展现出精彩的三维设计成果。熟练掌握这些操作,能在三维绘图领域发挥出autocad2007的强大功能。
