autoCAD如何倒圆角

发布时间:2026-05-10 10:04:01作者:xx

在 autocad 绘图过程中,倒圆角是一项常用的操作,它能让图形的边角变得更加平滑和美观。下面就为大家详细介绍 autocad 中倒圆角的具体步骤。

首先,打开 autocad 软件并打开需要进行倒圆角操作的图形文件。

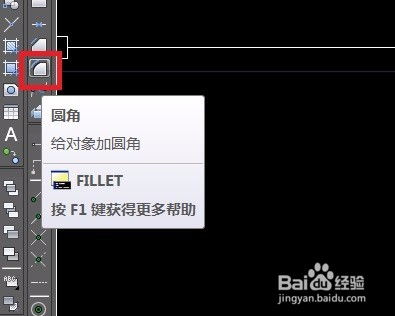

然后,在命令行中输入“fillet”命令,或者在菜单栏中选择“修改”→“圆角”选项,此时会提示选择第一个对象。

接下来,选择要进行倒圆角的第一条边。选择后,命令行又会提示输入圆角半径。这里输入你需要的圆角半径值,如果默认的半径不符合要求,可以根据实际情况进行修改。

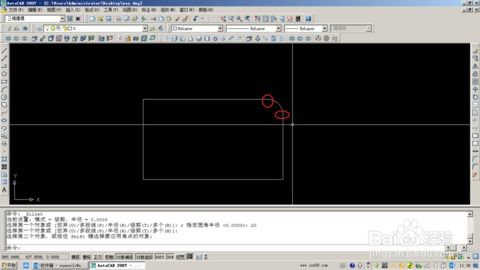

输入半径值后,再选择要进行倒圆角的第二条边,autocad 就会自动根据设定的半径值为这两条边创建圆角。

如果要对多个对象进行连续倒圆角,可以在选择完第一条边并输入半径后,按下回车键,此时命令行提示“选择边或 [链(c)/半径(r)]”。若选择“链(c)”选项,再选择一系列相邻的边,autocad 会对这些边依次进行倒圆角操作,直到按下回车键结束。

另外,在倒圆角时还需要注意一些细节。比如,当两条边不相交时,无法进行倒圆角操作;当圆角半径过大,导致无法在两条边之间生成圆角时,也会出现错误提示,此时需要适当减小半径值。

通过以上步骤,就能轻松在 autocad 中完成倒圆角操作。熟练掌握倒圆角功能,可以让我们绘制出更加精确、美观的图形,提高绘图效率和质量。无论是绘制机械零件图、建筑平面图还是其他各类工程图纸,倒圆角都能起到重要的作用,使图形更加符合实际需求和设计规范。希望大家通过不断练习,能够更加熟练地运用 autocad 的倒圆角功能,创作出优秀的设计作品。
