CAD如何把彩色图纸变为黑白打印

发布时间:2026-06-05 09:54:02作者:xx

在使用cad进行绘图工作时,有时需要将彩色图纸转换为黑白打印,以满足特定的需求,如节约打印成本、便于后期审阅等。下面将详细介绍在autocad中通过打印样式单配置来实现这一转换的方法。

打开打印样式管理器

首先,在命令行输入“stylesmanager”并回车,这将打开打印样式管理器窗口。在该窗口中,可以看到autocad提供的各种打印样式表文件。

创建新的打印样式表

1. 在打印样式管理器中,右键单击空白处,选择“新建打印样式表”。

2. 按照向导提示,选择“颜色相关打印样式表”或“命名打印样式表”。这里推荐选择“命名打印样式表”,因为它具有更高的灵活性。

3. 为新的打印样式表命名,例如“blackwhite”,然后点击“下一步”。

4. 在接下来的步骤中,选择“完成”,这样就创建好了一个新的打印样式表。

编辑打印样式表

1. 在打印样式管理器中,双击新建的“blackwhite.stb”打印样式表文件,打开打印样式编辑器。

2. 在打印样式编辑器中,可以看到各种打印样式设置选项。要将彩色图纸变为黑白打印,主要需要设置颜色相关的属性。

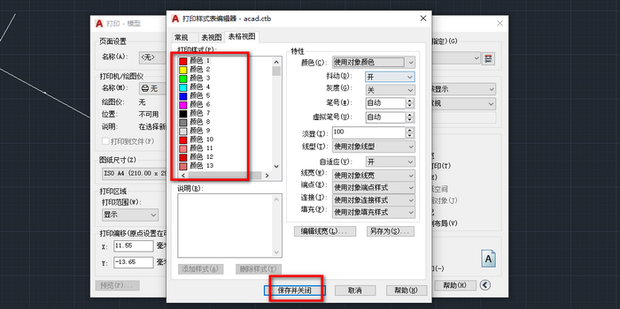

3. 展开“颜色”选项卡,对于每种颜色,将其对应的打印样式设置为“黑色”。例如,将“颜色1”(通常代表红色)、“颜色2”(通常代表黄色)等所有颜色的打印颜色都设置为黑色。可以通过点击每个颜色对应的“打印颜色”下拉框,选择“黑色”来完成设置。

4. 根据实际需求,还可以调整其他打印样式设置,如线宽、线型等。例如,如果希望所有线条打印出来的粗细一致,可以将“线宽”设置为统一的值。

应用打印样式表

1. 打开需要打印的cad图纸。

2. 点击“打印”按钮,在打印对话框中,找到“打印样式表”下拉框,选择刚刚创建并编辑好的“blackwhite”打印样式表。

3. 确认其他打印设置无误后,点击“确定”即可进行黑白打印。

通过以上步骤,利用autocad的打印样式单配置功能,能够轻松地将彩色图纸转换为黑白打印,满足不同的打印需求。无论是在工程绘图还是日常设计工作中,这都是一个实用的技巧。
