CAD如何把彩色图纸改成黑白打印

发布时间：2026-10-09 14:08:06作者：xx

在工程设计、建筑绘图领域，cad图纸打印大多要求输出黑白版本，彩色图纸不仅会浪费油墨，还容易因为色彩混杂导致线条层级不清晰，影响读图效果。掌握cad快速转换黑白打印的方法，能大幅提升出图效率。

通过打印样式表设置（通用推荐方法）

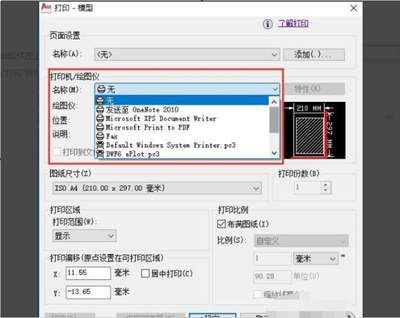

这是目前最常用也最规范的方法，不会修改原图纸的彩色分层设置，仅更改打印输出效果。操作流程十分简洁：首先按下快捷键ctrl+p调出打印对话框，根据需求选择对应的打印机或虚拟打印机后，在对话框的「打印样式表（笔指定）」栏目中，找到cad自带的「monochrome.ctb」样式选中，这个样式本身就是为黑白打印预设的，会自动将图纸中所有颜色的线条统一映射为黑色打印，同时保留原有不同颜色对应的线宽设置，不会打乱图纸的层级关系。如果需要自定义深浅效果，可以点击打印样式表旁的编辑按钮，在弹出的编辑对话框中批量选中所有颜色，将打印颜色统一设置为黑色，淡显参数保持100即可，设置完成后保存就能直接打印，记得确认勾选「应用到布局」，避免设置失效。

通过图层批量改色（需文件本身为黑白的场景）

如果需要输出的cad文件本身就是黑白版本，方便后续任何设备打开打印都为黑白，可以通过修改图层颜色实现。输入快捷键la打开图层特性管理器，点击第一个图层后按住shift点击最后一个图层，即可全选所有图层，点击统一的颜色设置块，在颜色选项中选择黑色，确认后就能将所有图层的线条改为黑色。如果需要保留个别特殊图层的彩色，只需单独选中对应图层改回原颜色即可。需要注意的是，这种方法会修改原图纸文件，操作前建议备份原彩色文件，避免后续需要彩色版本时无法恢复。

特殊场景的补充设置

如果需要输出黑白pdf版本的电子图纸，除了设置打印样式，还需要在虚拟pdf打印机的设置中，将输出色彩模式调整为「黑白」或「灰度」，避免生成的pdf仍然携带彩色信息。如果使用低版本cad找不到自带的monochrome样式，可以手动新建打印样式表，按照上述方法批量设置所有颜色的打印颜色为黑色，保存后即可重复调用。这种设置方法适配模型空间和布局空间打印，两种空间的操作逻辑完全一致，不用额外调整参数，设置一次就能重复使用，适配绝大多数出图需求。
