autoCAD2010如何绘制环形阵列

发布时间：2026-10-16 09:23:01作者：xx

很多刚接触autocad2010的设计从业者、院校学生，在绘制环形分布的重复性图形时，经常会遇到效率低、误差大的问题，比如圆形法兰的螺栓孔、景观转盘的树池、轮毂的轮齿，一个个复制旋转不仅浪费时间，还容易出现间距不对、方向错的问题，掌握环形阵列功能就能快速解决这类问题，下文就从准备到操作，梳理完整的操作方法。

环形阵列操作前的准备工作

正式调用阵列功能前，需要先完成两项基础准备：第一是绘制好需要阵列的源对象，比如要阵列螺栓孔，就先在对应位置画好第一个孔的轮廓；第二是确定阵列的中心基准，提前绘制好环形的基准轮廓线，同时开启cad底部状态栏的“对象捕捉”功能，勾选中心点、交点捕捉选项，方便后续快速精准拾取阵列中心点，从根源避免位置偏移的问题。

调用环形阵列功能的两种常用路径

autocad2010采用对话框式阵列设置，和后续高版本的动态阵列逻辑不同，对新手更友好，操作透明度更高。常用调用方式有两种：第一种是菜单栏调用，点击顶部工具栏的“修改”选项，在下拉菜单中找到“阵列”并点击，即可弹出阵列设置窗口，在窗口中勾选“环形阵列”就能进入对应设置界面；第二种是快捷键调用，直接在软件底部的命令行输入缩写命令ar，按下空格键确认，同样会弹出设置窗口，这种方式比点击菜单栏更高效，熟练后可以大幅提升绘图速度。

核心参数设置与常见误区规避

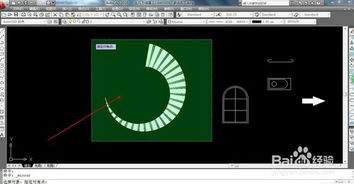

进入设置界面后，按步骤设置参数即可：首先点击“选择对象”按钮，框选提前绘制好的源对象，选中后按下空格返回设置页；接着点击“中心点拾取”按钮，在绘图区捕捉提前准备好的阵列中心，返回后设置核心参数：“项目总数”填写需要的总图形数量，包含原始源对象，比如6个螺栓孔就填6；“填充角度”默认是360度，也就是绕中心铺满一整圈，只需要半圈分布就填写180即可。这里要注意最容易出错的“复制时旋转项目”选项：如果需要每个对象都顺着环形方向转向，比如螺栓孔、轮齿，就要勾选这个选项；如果只需要平移排列、不改变对象方向，就取消勾选，设置完成后点击确定就能生成整齐的环形阵列。如果参数设置错误，撤销操作重新调整即可，提前画的基准辅助线完成后可以直接删除，不影响最终图形。
